Bluetooth Mesh

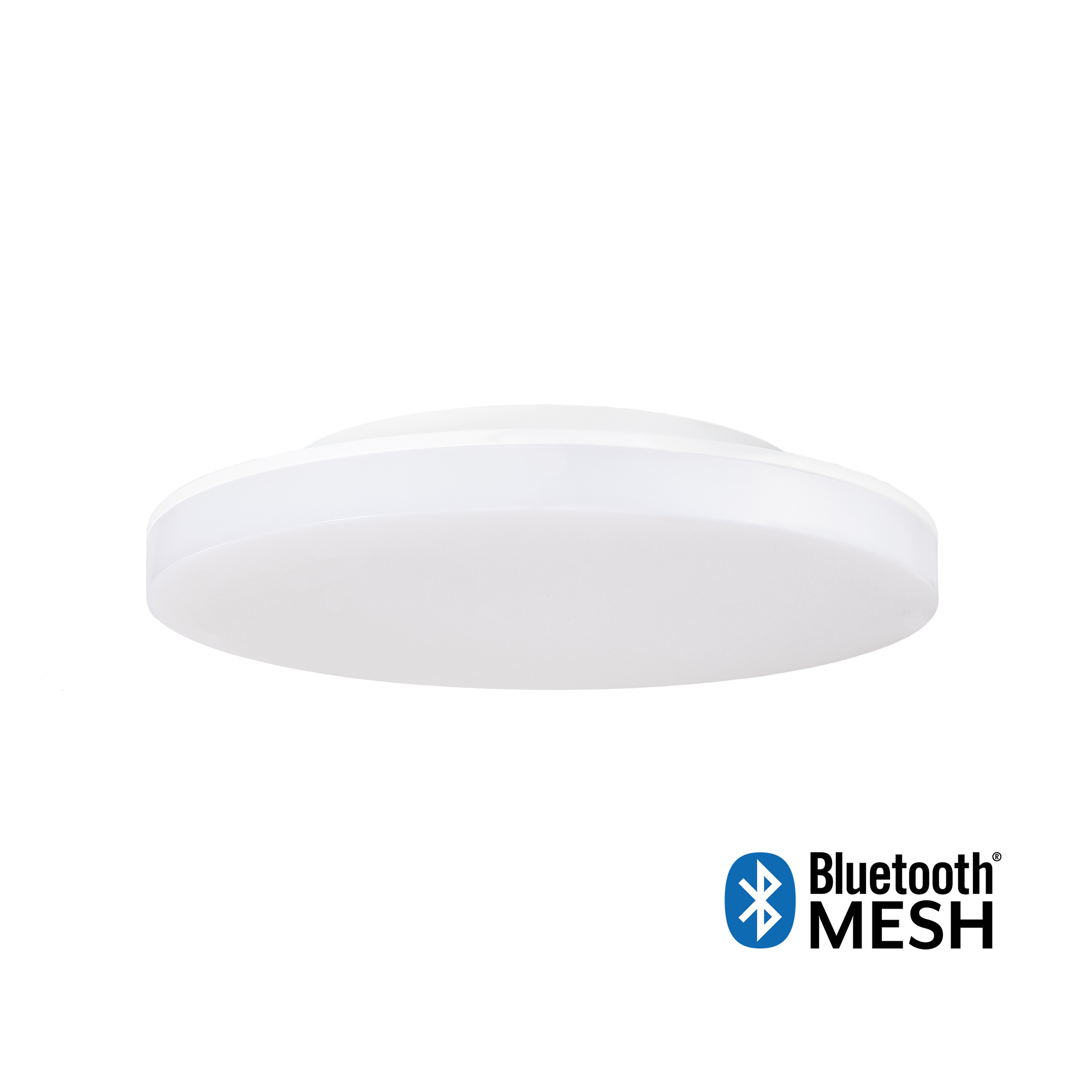

Sensorarmatur Connect R20 rund har försetts med flera tekniska förbättringar, framförallt uppfyller armaturen den nya Bluetooth Mesh-standarden för säker kommunikation. Den nya standarden ger även möjlighet att implementera olika Bluetooth tillbehör som externa relä, tryckknappar, sensorer m.m.
Connect serie R är en familj av armaturer som ger en jämn och behaglig ljusbild i taket tack vare indirekt ljus via ljusslitsar på armaturens ovansida. Med sin slimmade design och de många inställningsmöjligheterna är serie R det perfekta valet för flexibel och energieffektiv ljussättning i många olika miljöer, från trapphuset till moderna kontorsfastigheter. Connect serie R finns i tre storlekar, R10, R20 och R30, i runt eller kvadratisk utförande.
Armaturerna i Connect serie R sammankopplas med varandra via standarden Bluetooth Mesh, Det innebär till exempel att det inte finns det några begränsningar i antal armaturer och avståndet mellan första och sista armatur i nätverket. Inställning av armaturens funktioner är app-baserad och utförs direkt via mobil med Steinels gratis-app. I appen kan man skapa belysningsgrupper, grannzoner, grundljusscenarier, skymningsvärde, sensorns räckvidd m.m. Läs mer och kom igång med driftsättning av serie R.
Kapslingklass: IP40
Skyddsklass: II
Montage: Tak, vägg. Inomhus. Rekommenderad montagehöjd för tak 2-4 meter. För optimal sensor-detektering är rekommenderad montagehöjd 2,80 meter. Tre fästhål. Distanser medföljer för anslutning via utanpåliggande kabel.
Anslutning: Två införingshål Ø 20 mm med strypnippel. Snabbkopplingsplint 2x2x2,5 mm².
Utförande: Stomme och kupa av polykarbonat IK07. Ovansidan av kupan har ljusslitsar som ger indirekt ljus.
Sensor: HF-sensor, bevakningsområde Ø 1-10 meter. Sensorns räckvidd kan dämpas i fyra olika riktningar. Bevakningsvinkel 360°, öppningsvinkel 160°. Efterlystid inställbar 5 sek-60 min. Skymningsrelä inställbart 2 – 2000 lux (frånkopplad).
Effekt: 15,3W systemeffekt. Effektfaktor 0,9.
Ljuskälla: LED. Ljusflöde 1823 lm (3000K), 1976 lm (4000K). Median livslängd (EN 62717) är 100.000h L70 Ta 25°C. Ra>80, MacAdams 3. Grundljus och maxljus kan ställas in (dimras) 0-100% av fullt ljusflöde. Efterlystid för grundljus 1-60 min eller konstant på, men även beroende på omgivande dagsljus. Dimring med PWM 2,1 kHz. SVM<0,01.
Omgivningstemperatur: -20°C – + 40°C
Elektriska data: 220-240V, 50-60Hz.
Mått: Ø 350 x 55 mm (för fullständiga mått se flik måttskiss).
Miljö: Byggvarudeklaration BVD, finns bedömd hos Byggvarubedömningen.
Tillbehör: Nödljusmodul (E7505800) som ger ett ljusflöde på 107 lm vid spänningsbortfall. Armatur med nödljusmodul är godkänd enligt EN 60598-2-22, dock måste alla utrymmen ljusberäknas så att de uppfyller kraven för utrymningsvägar enligt SS-EN 1838. Modulen har helautomatiskt självtest men även försedd med test-knapp för funktionskontroll. Batteriernas laddningsstatus indikeras via grön/röd LED. Det finns även skyddsrumsbygel (E7955277) och täckskiva för tak till serie R (E7506907).
Övrigt: Alla inställningar av sensorns funktioner måste ske med Steinels gratis-app för mobil/surfplatta t.ex. inställning av sensorns räckvidd, sensorns känslighet, nivå för grundljus och maxljus, efterlystid och skymningsnivå. Kommunikation från mobil sker via lösenordskyddad Bluetooth-anslutning. Läs mer och kom igång med driftsättning av serie R.
Leverantör: Steinel
Art nr
E7507942 – Sensorarmatur Connect R20 rund, 3000K
E7507943 – Sensorarmatur Connect R20 rund, 4000K
E7508244 – Multipack – Sensorarmatur Connect R20 rund, 3000K
E7508245 – Multipack – Sensorarmatur Connect R20 rund, 4000K
