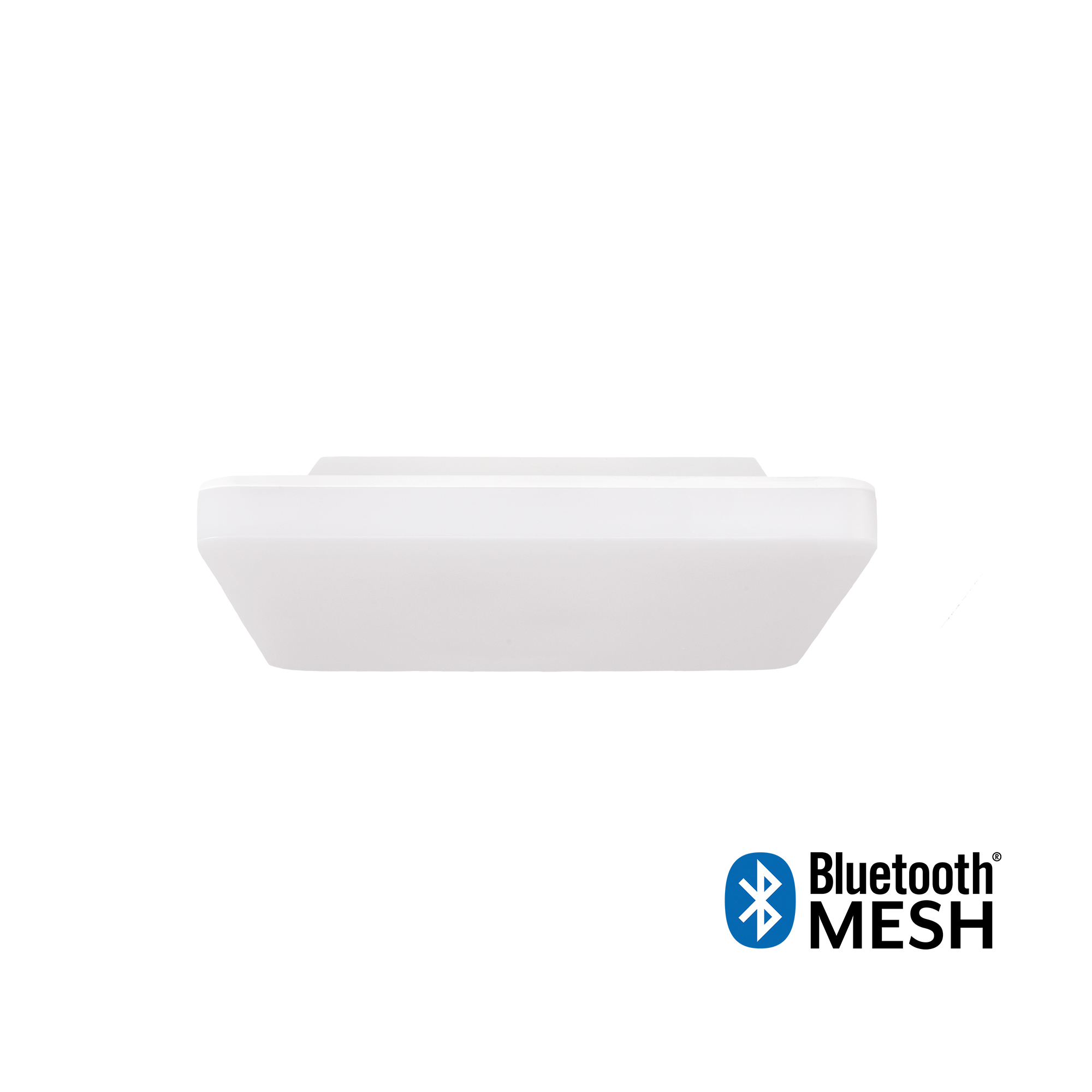

Sensorarmatur Connect R20 kvadratisk
RS PRO Connect serie R
RS PRO Connect serie R
Sensorarmatur Connect R20 kvadratisk
Armaturerna sammankopplas med varandra via Bluetooth
Energimärkning Sensorarmatur Connect R20 V2 kvadrat
Sensorarmatur Connect R20 kvadratisk
RS PRO Connect serie R
RS PRO Connect serie R
Sensorarmatur Connect R20 kvadratisk
Armaturerna sammankopplas med varandra via Bluetooth
Energimärkning Sensorarmatur Connect R20 V2 kvadrat

Sensorarmatur
Connect R20
kvadratisk

EAN: 4007841067847 Artikelnr: E7507944 Kategorier: Belysning, Inomhus, Plafond sensor, Serie-R Produktblad Sensorarmatur Connect R20 kvadratisk »
Nyhet
Bluetooth-kommunikation
Mobilapp - funktionsinställning
Byggvarubedömningen - accepterad
Steinel_logo
  • Belysning
    • Plafond sensor
      • Serie-R
      • Serie-S
      • Serie-P
      • Övriga plafonder
    • Inomhus
      • Garagearmatur
      • HCL armatur
      • Industriarmatur
      • Nödljusarmatur
    • Sensorarmatur - utomhus
      • Sensorlampa pollare
      • Sensorlampa tak
      • Sensorlampa vägg
      • Strålkastare sensor
      • Stolpbelysning LED
    • Övriga El-produkter
      • Säkringsmaterial
      • Dosfäste
      • Utgångna produkter El & Belysning
      • El & Belysning
  • Utförsäljning
  • Sensorer
    • Bluetooth Mesh
      • Bluetooth Mesh Steinel
    • DALI
      • DALI-2 APC Master
      • DALI-2 APC Master (broadcast)
      • DALI-2 IPD Slav (input device)
      • DALI LiveLink
      • DALI Wago Winsta
    • KNX
      • Närvarovakt KNX
      • Rörelsevakt KNX
    • Närvarovakt
      • Control Pro-serien
      • True Presence
    • Rörelsevakt
      • Control Pro-serien
      • 3000-serien
      • Bas-modeller
    • Ljusrelä
      • Bas-modeller
      • Med nattspar
  • Verktyg
    • Handverktyg
      • Övriga handverktyg
      • Häfthammare
      • Hylsnycklar / Spärrnycklar
      • Momentverktyg
      • Häftpistoler
      • Mejslar / bits
    • Elverktyg
      • Övriga elverktyg
      • Borr-, slip, -polermaskin
      • Bordsmaskiner
      • Varmluft
      • Limpistoler / lim
    • Hänglås
    • Övriga Verktyg
      • Järn- / aluminiumprofiler
      • PVC-profiler
      • Plåt
      • Krokar
      • Hjul
    • Utgångna produkter Verktyg
  • Beskrivning
  • Tillbehör
  • Dokument
  • Måttskiss
  • Broschyr
  • Video

Sensorarmatur Connect R20 kvadratisk har försetts med flera tekniska förbättringar, framförallt uppfyller armaturen den nya Bluetooth Mesh-standarden för säker kommunikation. Den nya standarden ger även möjlighet att implementera olika Bluetooth tillbehör som externa relä, tryckknappar, sensorer m.m.

Sensorarmatur Connect R20 tillhör en familj av armaturer som ger en jämn och behaglig ljusbild i taket tack vare indirekt ljus via ljusslitsar på armaturens ovansida. Med sin slimmade design och de många inställningsmöjligheterna är serie R det perfekta valet för flexibel och energieffektiv ljussättning i många olika miljöer, från trapphuset till moderna kontorsfastigheter. Connect serie R finns i tre storlekar, R10, R20 och R30, i runt eller kvadratisk utförande.

Armaturerna i Connect serie R sammankopplas med varandra via standarden Bluetooth Mesh, det innebär till exempel att det inte finns det några begränsningar i antal armaturer och avståndet mellan första och sista armatur i nätverket. Inställning av armaturens funktioner är app-baserad och utförs direkt via mobil med Steinels gratis-app. I appen kan man skapa belysningsgrupper, grannzoner, grundljusscenarier, skymningsvärde, sensorns räckvidd m.m. Läs mer och kom igång med driftsättning av serie R.

Kapslingsklass: IP40
Skyddsklass: II
Montage: Tak, vägg. Inomhus. Rekommenderad montagehöjd för tak 2-4 meter. För optimal sensor-detektering är rekommenderad montagehöjd 2,80 meter. Tre fästhål. Distanser medföljer för anslutning via utanpåliggande kabel.
Anslutning: Två införingshål Ø 20 mm med strypnippel. Snabbkopplingsplint 2x2x2,5 mm².
Utförande: Stomme och kupa av polykarbonat IK07. Ovansidan av kupan har ljusslitsar som ger indirekt ljus.
Sensor: HF-sensor, bevakningsområde Ø 1-10 meter. Sensorns räckvidd kan dämpas i fyra olika riktningar. Bevakningsvinkel 360°, öppningsvinkel 160°. Efterlystid inställbar 5 sek-60 min. Skymningsrelä inställbart 2-2000 lux (frånkopplad).
Effekt: 14,5W systemeffekt. Effektfaktor 0,9.
Ljuskälla: LED. Ljusflöde 1826 lm (3000K), 1970 lm (4000K). Median livslängd (EN 62717) är 100.000h L70 Ta 25°C. Ra>80, MacAdams 3. Grundljus och maxljus kan ställas in (dimras) 0-100% av fullt ljusflöde. Efterlystid för grundljus 1-60 min eller konstant på, men även beroende på omgivande dagsljus. Dimring med PWM 2,1 kHz. SVM<0,01.
Omgivningstemperatur: -20°C – + 40°C
Elektriska data: 220-240V, 50-60Hz.
Mått: 300 x 300 x 55 mm (för fullständiga mått se flik måttskiss).
Miljö: Byggvarudeklaration BVD, finns bedömd hos Byggvarubedömningen.
Tillbehör: Nödljusmodul (E7505800) som ger ett ljusflöde på 107 lm vid spänningsbortfall. Armatur med nödljusmodul är godkänd enligt EN 60598-2-22, dock måste alla utrymmen ljusberäknas så att de uppfyller kraven för utrymningsvägar enligt SS-EN 1838. Modulen har helautomatiskt självtest men även försedd med test-knapp för funktionskontroll. Batteriernas laddningsstatus indikeras via grön/röd LED. Det finns även skyddsrumsbygel (E7955277) och täckskiva för tak till serie R (E7506907).
Övrigt: Alla inställningar av sensorns funktioner måste ske med Steinels gratis-app för mobil/surfplatta t.ex. inställning av sensorns räckvidd, sensorns känslighet, nivå för grundljus och maxljus, efterlystid och skymningsnivå. Kommunikation från mobil sker via lösenordskyddad Bluetooth-anslutning. Läs mer och kom igång med driftsättning av serie R.
Leverantör: Steinel

Art nr

E7507944 – Sensorarmatur Connect R20 kvadratisk, 3000K
E7507945 – Sensorarmatur Connect R20 kvadratisk, 4000K

Till Connect serie-R finns följande tillbehör:

E7505800 – Nödljusmodul för Connect serie-R
E7955277 – Skyddsrumsbygel plafond
E7506907 – Täckskiva för tak till serie-R

Bruksanvisning för Connect serie R från Steinel
Bruksanvisning Connect R10/R20/R30 »

Tabell för avsäkring LED-produkter
Avsäkring LED-produkter »

Ljusdatafiler för serie-R, Dialux
Ljusdatafiler för serie-R »

RS PRO Connect R20 kvadrat måttskiss
Sensorarmatur Connect R20 måttskiss
Smarta plafonder för trapphus | Connect serie R från Steinel
Smarta plafonder för trapphus | Connect serie R
Sensorarmatur Connect Serie R
Sensorarmatur Connect Serie R
