Hem / Belysning / Sensorbelysning / Serie-R

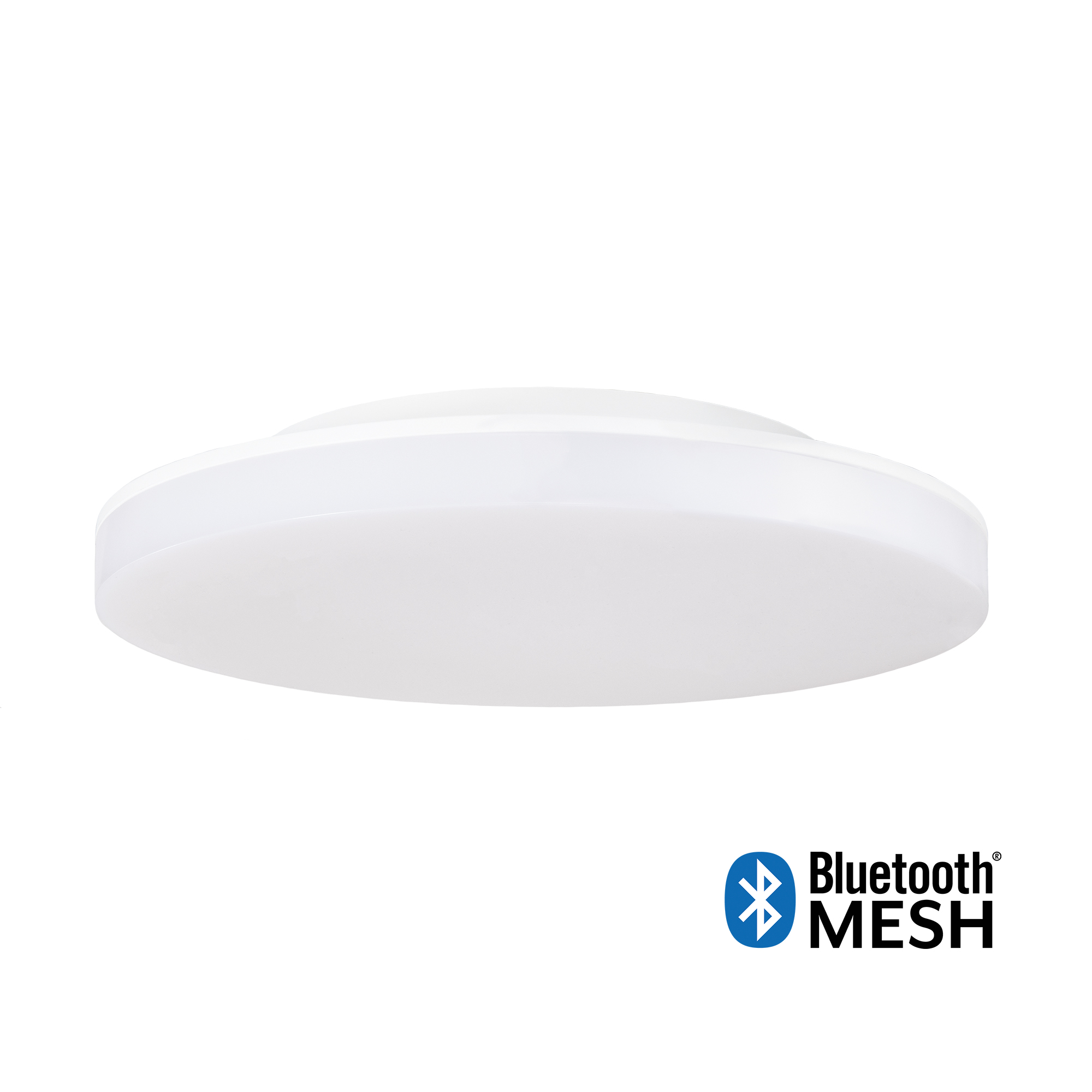

Sensorarmatur Connect R10 rund
Sensorarmatur Connect serie R i trapphus
Sensorarmatur Connect serie R i trapphus
Sensorarmatur Connect serie R i trapphus
Connect serie R, fyra ljusfunktioner
Armaturerna sammankopplas med varandra via Bluetooth
Sensorarmatur Connect R10 rund
Energimärkning Sensorarmatur Connect R10 V2
Sensorarmatur Connect R10 rund
Sensorarmatur Connect serie R i trapphus
Sensorarmatur Connect serie R i trapphus
Sensorarmatur Connect serie R i trapphus
Connect serie R, fyra ljusfunktioner
Armaturerna sammankopplas med varandra via Bluetooth
Sensorarmatur Connect R10 rund
Energimärkning Sensorarmatur Connect R10 V2

Sensorarmatur
Connect R10
rund

EAN: 4007841067816 Artikelnr: E7507940 Kategorier: Belysning, Sensorbelysning, Serie-R, Inomhus Produktblad Sensorarmatur Connect R10 rund »
Bluetooth-kommunikation
Mobilapp - till mobil/surfplatta
Byggvarubedömningen - accepterad
Steinel_logo
  • Belysning
    • Sensorbelysning
      • Downlight
      • Serie-R
      • Serie-S
      • Serie-P
      • Övriga plafonder
    • Inomhus
      • Garagearmatur
      • HCL armatur
      • Industriarmatur
      • Nödljusarmatur
    • Sensorarmatur - utomhus
      • Sensorlampa pollare
      • Sensorlampa tak
      • Sensorlampa vägg
      • Strålkastare sensor
      • Stolpbelysning LED
    • Övriga El-produkter
      • Säkringsmaterial
      • Dosfäste
      • Utgångna produkter El & Belysning
      • El & Belysning
  • Utförsäljning
  • Sensorer
    • Bluetooth Mesh
      • Bluetooth Mesh Steinel
    • DALI
      • DALI-2 APC Master
      • DALI-2 APC Master (broadcast)
      • DALI-2 IPD Slav (input device)
      • DALI LiveLink
      • DALI Wago Winsta
    • KNX
      • Närvarovakt KNX
      • Rörelsevakt KNX
    • Närvarovakt
      • Control Pro-serien
      • True Presence
    • Rörelsevakt
      • Control Pro-serien
      • 3000-serien
      • Bas-modeller
    • Ljusrelä
      • Bas-modeller
      • Med nattspar
  • Verktyg
    • Handverktyg
      • Övriga handverktyg
      • Häfthammare
      • Hylsnycklar / Spärrnycklar
      • Momentverktyg
      • Häftpistoler
      • Mejslar / bits
    • Elverktyg
      • Övriga elverktyg
      • Borr-, slip, -polermaskin
      • Bordsmaskiner
      • Varmluft
      • Limpistoler / lim
    • Hänglås
    • Övriga Verktyg
      • Järn- / aluminiumprofiler
      • PVC-profiler
      • Plåt
      • Krokar
      • Hjul
    • Utgångna produkter Verktyg
  • Beskrivning
  • Tillbehör
  • Dokument
  • Måttskiss
  • Broschyr
  • Video

Sensorarmatur Connect R10 rund har försetts med flera tekniska förbättringar, framförallt uppfyller armaturen den nya Bluetooth Mesh-standarden för säker kommunikation. Den nya standarden ger även möjlighet att implementera olika Bluetooth tillbehör som externa relä, tryckknappar, sensorer m.m.

Connect serie R är en familj av armaturer som ger en jämn och behaglig ljusbild i taket tack vare indirekt ljus via ljusslitsar på armaturens ovansida. Med sin slimmade design och de många inställningsmöjligheterna är serie R det perfekta valet för flexibel och energieffektiv ljussättning i många olika miljöer, från trapphuset till moderna kontorsfastigheter. Connect serie R finns i tre storlekar, R10, R20 och R30, i runt eller kvadratisk utförande.

Armaturerna i Connect serie R sammankopplas med varandra via standarden Bluetooth Mesh. Det innebär till exempel att det inte finns det några begränsningar i antal armaturer och avståndet mellan första och sista armatur i nätverket. Inställning av armaturens funktioner är app-baserad och utförs direkt via mobil med Steinels gratis-app. I appen kan man skapa belysningsgrupper, grannzoner, grundljusscenarier, skymningsvärde, sensorns räckvidd m.m. Läs mer och kom igång med driftsättning av serie R.

Kapslingsklass: IP40
Skyddsklass: II
Montage: Tak, vägg. Inomhus. Rekommenderad montagehöjd för tak 2-4 meter. För optimal sensor-detektering är rekommenderad montagehöjd 2,80 meter. Tre fästhål. Distanser medföljer för anslutning via utanpåliggande kabel.
Anslutning: Två införingshål Ø 20 mm med strypnippel. Snabbkopplingsplint 2x2x2,5 mm².
Utförande: Stomme och kupa av polykarbonat IK07. Ovansidan av kupan har ljusslitsar som ger indirekt ljus.
Sensor: HF-sensor, bevakningsområde Ø 1-10 meter. Sensorns räckvidd kan dämpas i fyra olika riktningar. Bevakningsvinkel 360°, öppningsvinkel 160°. Efterlystid inställbar 5 sek-60 min. Skymningsrelä inställbart 2-2000 lux. (frånkopplad).
Effekt: 8,5W systemeffekt. Effektfaktor 0,9.
Ljuskälla: LED. Ljusflöde 992 lm (3000K), 1053 lm (4000K). Median livslängd (EN 62717) är 100.000h L70 Ta 25°C. Ra>80, MacAdams 3. Grundljus och maxljus kan ställas in (dimras) 0-100% av fullt ljusflöde. Efterlystid för grundljus 1-60 min eller konstant på, men även beroende på omgivande dagsljus. Dimring med PWM 2,1 kHz. SVM<0,01.
Omgivningstemperatur: -20°C – + 40°C
Elektriska data: 220-240V, 50-60Hz
Miljö: Byggvarudeklaration BVD, finns bedömd hos Byggvarubedömningen.
Övrigt: Det finns flera tillbehör till Connect R10, R20 och R30 bland annat nödljusmodul som ger ett ljusflöde på 107 lm vid spänningsbortfall. R10,R20 och R30 med nödljusmodul är godkänd enligt EN 60598-2-22, dock måste alla utrymmen ljusberäknas så att de uppfyller kraven för utrymningsvägar enligt SS-EN 1838. Modulen har helautomatiskt självtest men även test-knapp för manuell funktionskontroll. Batteriernas laddningsstatus indikeras via grön/röd LED.
Alla inställningar av sensorns funktioner utförs med Steinels gratis-app för mobil/surfplatta. Kommunikation från mobil sker via lösenordskyddad Bluetooth-anslutning.
Leverantör: Steinel

Art nr

E7507940 – Sensorarmatur Connect R10 rund, 3000K
E7507941 – Sensorarmatur Connect R10 rund, 4000K

E7508242 – Multipack – Sensorarmatur Connect R10 rund, 3000K
E7508243 – Multipack – Sensorarmatur Connect R10 rund, 4000K

Till Connect serie R finns följande tillbehör:

E1360983 – Trådlös tryckknapp-2 PB2, vit
E1360984 – Trådlös tryckknapp-4 PB4, vit

E7505800 – Nödljusmodul för Connect R10, R20, R30

E7955277 – Skyddsrumsbygel plafond för Connect R10, R20, R30
E7506907 – Täckskiva för tak till serie R

Bruksanvisning för Connect serie R från Steinel
Bruksanvisning Connect R10/R20/R30 »

Tabell för avsäkring LED-produkter
Avsäkring LED-produkter »

Ljusdatafiler för serie-R, Dialux
Ljusdatafiler för serie-R »

RS PRO Connect R10 måttskiss
Sensorarmatur Connect R10 måttskiss
Smarta plafonder för trapphus | Connect serie R från Steinel
Smarta plafonder för trapphus | Connect serie R
Sensorarmatur Connect Serie R
Sensorarmatur Connect Serie R
